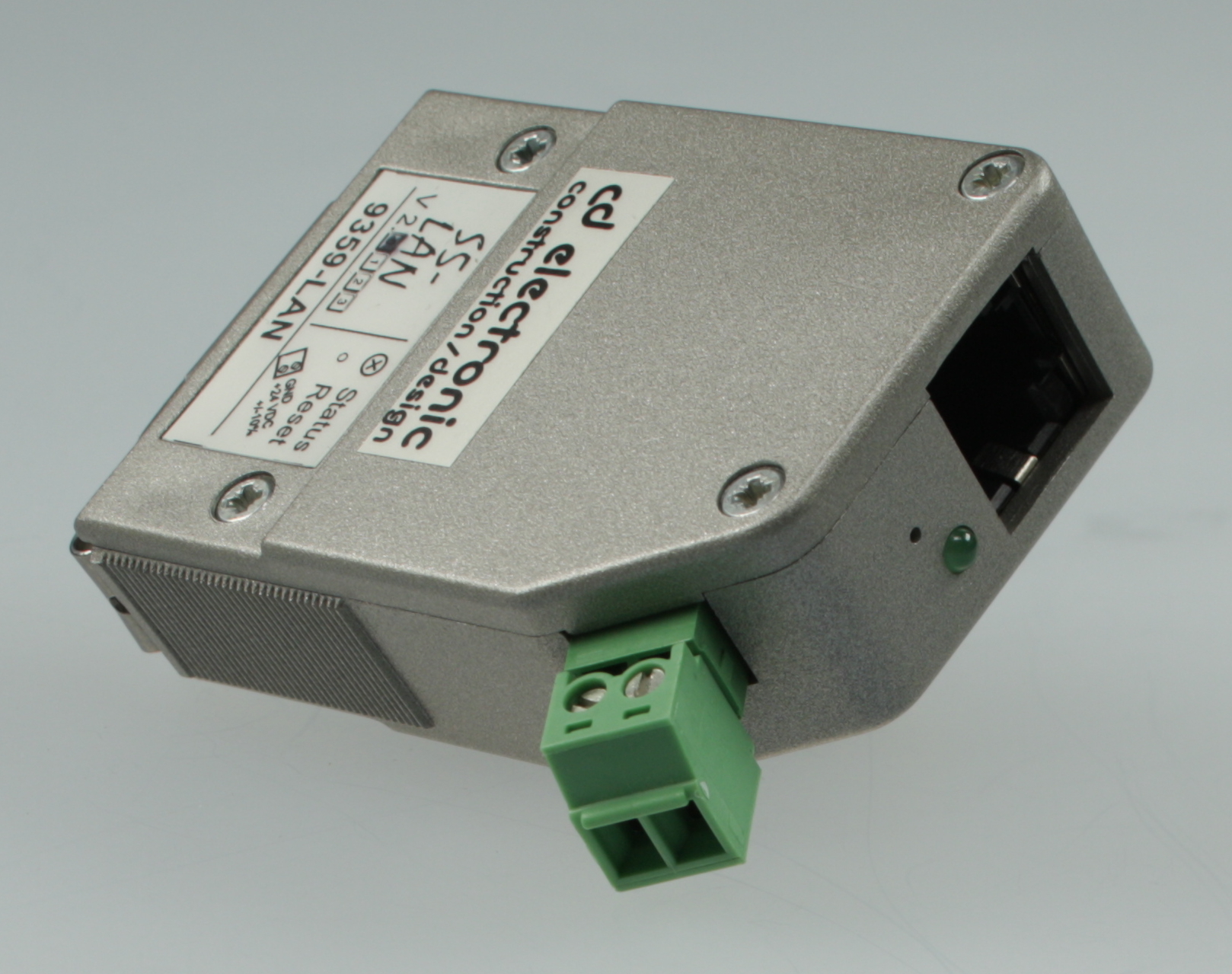

S5-LAN++ / S5-LAN-Modul Logo

S5-LAN++ - Kopplung an Ethernet TCP/IP LAN 10/100Mbit/s

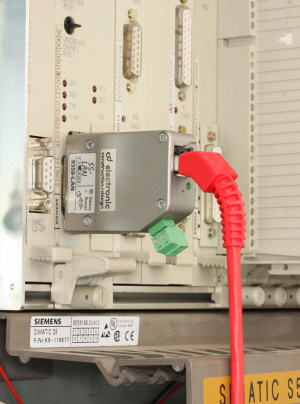

S5-LAN-Modul auf CPU 928B
video

Hochauflösende Darstellung durch Klick aufs Bild!

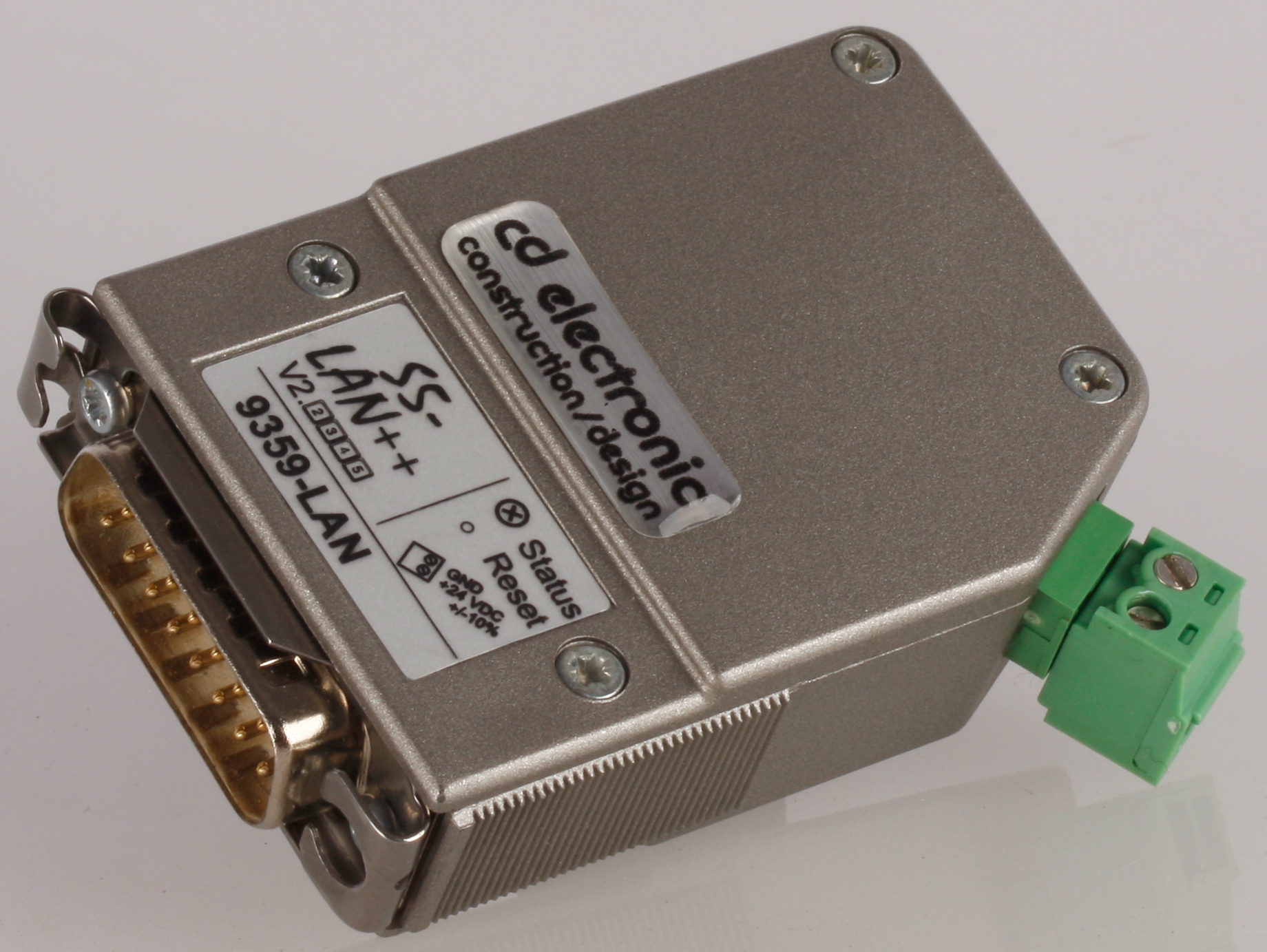

9359-LAN S5-LAN++
9359-LAN
  • Programmierung mit Step®5 über Ethernet TCP/IP (AS511)
  • Kompatibel zu VIPA-S5-TCP/IP-Treiber
  • Für Simatic®S5 AG-90U bis 155U
  • Wird direkt auf die Programmierschnittstelle (PG-Buchse) gesteckt
  • 10/100Mbit/s autoselect Ethernet TCP/IP LAN Port RJ45
  • IP-Adresse vom DHCP-Server des Netzwerkes oder manuell einstellbar
  • Subnetmask automatisch oder manuell einstellbar
  • Gatewayadresse einstellbar (Betrieb über Router möglich)
  • LED Funktionsanzeige
  • Verdeckter RESET-Taster (Werkseinstellung)
  • 24V/DC - 80mA aus dem AG oder über Schraubklemmanschluß
    AG-90U/95U hat keine 24V an der PG-Buchse!
  • Kompaktes Gehäuse 42x15x65mm
  • Integrierter Multiplexer für gleichzeitige Programmierung und Visualisierung
  • Timinggerechte Kommunikation mit dem S5-AG durch integrierte Firmware, dadurch ist das S5-LAN-Modul ist jedem Standard Seriell nach Ethernet Konverter überlegen!
  • PLC-VCOM-Treiber (virtuelle COM-Schnittstelle) für Windows®98SE/ME/NT/2000/XP/Vista/7(32+64Bit)
  • S5-LAN-Manager Software zur manuellen Konfiguration
  • Optional lieferbare Treiber DLL ermöglicht beliebigen Windows® Anwendungen den Zugriff auf das S5-AG. Lesen und schreiben von E, A, M, T, Z und DB über Windows-Socket-Funktionen, ohne virtuelle Com-Schnittstelle.

Wichtige Neuerungen (ab Mai 2009):

Das S5-LAN-Modul wird zum S5-LAN++     der Preis bleibt!

S5-LAN++ mit S7 - TCP/IP
Ersatz alter S5-Bediengeräte durch neue S7 Bediengeräte (z. Bsp. MP377, TP177B) ist nun möglich. WinCC Flexible kommuniziert über TCP/IP mit S5-LAN++
Automatische bidirektionale Konvertierung vom S5-Float-Format (KG) ins S7-Float-Format (IEE 754). Somit ist auch die Verarbeitung von Fließpunktzahlen gewährleistet

Datenaustausch zwischen S5 und S7 über TCP/IP (RFC1006)  Put/Get

Folgende Protokolle sind nun implementiert:
TCP-IP für S5 Layer 4 (RFC 1006 ISO on TCP) (CP1430 TCP kompatibel)
TCP/IP für S7 (RFC 1006 ISO on TCP) (CP343-1 kompatibel)
S5-LAN-LINK-Protokoll (offengelegt und als DLL verfügbar)

Inklusive kostenloser OPC-Server-Lizenz “OPC-Manager lite”, begrenzt auf 100 Items,
für Windows 2000/XP/Server2003/7(32+64). Registrierung erforderlich!

Beschreibung der Kopplung eines S7-OP mit WinCC Flexible an S5-LAN++

Freigabeliste für SPS-Typen, Dokumentation und Treiber Download !

Bestelldaten:

WLAN

iPhone APP

Demoversion Treiber-DLL

Artikelnummer:

Bezeichnung:

Preis:

9359-LAN

S5-LAN++ Modul

390.- EUR

9359-LAN-UPG

Hochrüstung S5-LAN-Modul (älter als 4 Jahre) auf S5-LAN++ Software

78.- EUR

Zubehör, Adapter, Ersatzteile:

Artikelnummer:

Bezeichnung:

Preis:

9391.1

Steckernetzteil für AGs ohne 24V an der PG-Buchse (90U/95U/100U)

39.- EUR

9352-24

24V Schraubklemmanschlußstecker klein zweipolig

3.- EUR

9359-4

12/24V Adapter Fremdspeisung an AGs ohne Stromquellen

59.- EUR

9359-8

PG-ISO-Adapter  für AGs ohne Stromquellen aber mit 24V

89.- EUR

9359-5-150

AG-150 Adapter (nur mit 12/24V Adapter zu verwenden)

 39.- EUR

9359-6

SINUMERIK Adapter für S5-LAN(++) bis HW-Version 2.2 (vor 6/2010)

39.- EUR

9359-6-USB

SINUMERIK Adapter für S5-LAN ++ ab HW-Version 2.3 (ab 6/2010)

39.- EUR

9759-S5

IP-Treiber an S5,  Windows® DLL,  Firmenlizenz,NT/2000/XP/7/8

390.- EUR

9636-TCPIP

Patchkabel 3m Cat5+

10.- EUR

9636-CROSS

Patchkabel 3m Cat5+ Crossover

10.- EUR

Sonderausführungen S5-LAN++/S5-LAN-Modul

Artikelnummer:

Bezeichnung:

Preis:

9359-LAN-RS

S5-LAN++ RS-232-Ausführung

480.- EUR

9359-PG-LAN

S5-LAN-Modul RS-232-Ausführung

799.- EUR

9359-RK

S5-LAN-Modul 3964R-LAN

749.- EUR

9359-RK-RS

S5-LAN-Modul 3964R-LAN-RS-232-Ausführung

839.- EUR

9359-LAN-M

S5-LAN-Modul MUX757 (Pfadanwahl)

1890.- EUR

9359-ASCII

S5-LAN-Modul ASCII-Ausführung

490.- EUR

9359-H1-PG-LAN

S5-LAN-Modul für PG-Schnittstelle eines H1 CP mit PG Pfadanwahl

599.- EUR

Anwendungsbeispiel: S5-LAN-Modul auf PG-MUX-II
Wenn eine weitere TTY-PG-Schnittstelle für OP oder Wartung benötigt wird

S5-LAN-Modul an PG-MUX-II

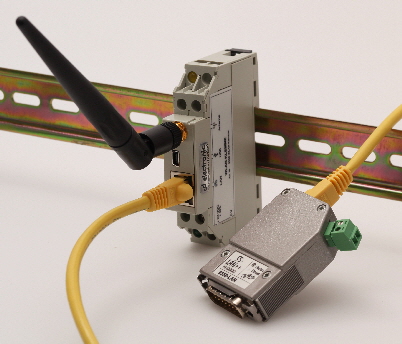

Anwendungsbeispiel: S5-LAN-Modul mit WLAN-Klemme

Wlan-Klemme

Videoanleitungen
für Step©7 Direkttreiber LAN/USB Installation, S7-200/S7-300+400 Konfiguration,
S7-IFC Installation, Firmwareupdate über LAN und WLAN-Produkte konfigurieren
