Stichleitungskompensator Logo

Stichleitungskompensator ohne galvanische Trennung
Für unsere PC-Adapter mit Anschlußkabel auf der Bus-Seite
Für Simatic S7-200/300/400®

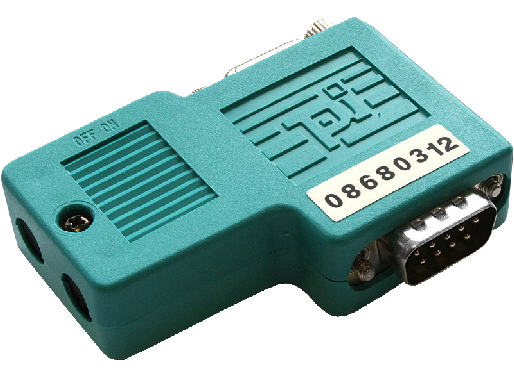

Stichleitungskompensator ohne galvanische Trennung

PC-Adapter mit kurzer Anschlußleitung auf der Bus-Seite sind Stichleitungen am Bus.
Bei Datenraten über 1.5 Mbit/s sind Stichleitungen unzulässig.
Überwachungsgeräte (Busmonitor) bemerken den Anschluß eines solchen Programmieradapters und geben eventuell Warnmeldungen aus.
Zur Vermeidung kann der PC-Adapter und seine Anschlußleitung mit dem Stichleitungskompensator vom Bus entkoppelt werden.
Ein einfacher Zwischenstecker mit großer Wirkung.

Der Stichleitungskompensator ist eine sinnvolle Ergänzung für unsere PC Adapter:
9352-USB , 9352-LAN und 9352

Der Stichleitungskompensator ist auch mit unseren folgenden Produkten einsetzbar:
9352-LANCON , 9352-S7-USB und 9350

Spannungsversorgung erfolgt aus der Terminierungsspannung 5V/ typ. 80mA
Datenraten von 9K6 bis 12 Mbit/s
ABS Kunststoffgehäuse 65 x 43 x 17mm
Keine Einstellung auf die Baudrate oder Busart nötig

Der Stichleitungskompensator kann nicht mit folgenden Produkten eingesetzt werden:
IBH Link S7++
PC-Adapter USB, Siemens 6ES7 972-0CB20-0XA0
Beim PC-Adapter USB ist in der MPI/DP Leitung Pin 9 nicht verdrahtet
Mit einem voll belegten Verbindungskabel konnte eine Verbindung realisiert werden.
PC-Adapter Seriell, Siemens 972-0CA23-0XA0
Accon-NetLink-Pro, Deltalogic Art.-Nr.:161700-PRO

Bestelldaten:

Artikelnummer.:





9352-RS485-SK

Stichleitungskompensator ohne galv. Trennung

79.- EUR

Unser Angebot richtet sich ausschließlich an gewerbliche Anwender. Wir liefern nicht an private Endverbraucher. Alle Preise sind als Nettopreise angegeben. Zu den genannten Preisen werden noch Versandkosten und die gesetzliche Mehrwertsteuer hinzugerechnet.
