Profibus Diagnose-Stecker Logo

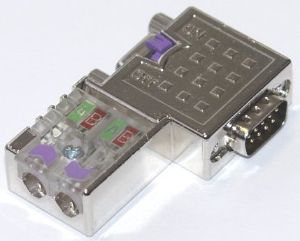

Profibus-Diagnose-Steckverbinder

Diag-Conn 1

Profibus Anschlußstecker mit Diagnose LEDs für Spannungsversorgung, Busaktivität, Terminierung und Übertragungsstatus. Vollmetallgehäuse mit hoher EMV-Festigkeit. Zuschaltbare Terminierung. Unkomplizierte Schneidklemmtechnik. Mit 45-, 90 Grad oder geradem Kabelabgang. 2 Kabeleinführungen und PG-Buchse (nur bei 45 und 90 Grad Ausführung). Verliersicheres Einschraubensystem. Beschleunigt die Inbetriebnahme und Fehlersuche. Übertragungsrate bis 12 Mbit/s.

Diag-Conn 2
Diag-Con 3

PDF-Datenblatt DiagConn
deutsch  /  englisch

Auch mit geradem Kabelabgang, ohne PG-Anschlußbuchse!
Und mit 45 Grad Kabelabgang und PG-Anschlußbuchse!

DiagCon4

Bestelldaten:

diag45

Artikel:

Bezeichnung:

Preis:

9350-9-DIAG

DiagConn Highend Busanschlußstecker mit PG-Buchse, 90 Grad Abgang

42.- EUR

9350-0-DIAG

DiagConn-Highend Busanschlußstecker ohne PG-Buchse, Abgang gerade

42.- EUR

9350-4-DIAG

DiagConn-Highend Busanschlußstecker mit PG-Buchse, 45 Grad Abgang

42.- EUR

Technischer Hinweis:
Die 90 Grad Ausführung 9350-9-DIAG ist ab Version 5 (5/105) auch für hochflexible Bus-Kabel geeignet.
Lapp Kabel Bestellnummern:
2170222 = UNITRONIC® BUS PB FD P 1 x 2 x 0,64
2170822 = UNITRONIC® BUS PB FD P A  1 x 2 x 0,64
2170322 = UNITRONIC® BUS PB FD P FC 1 x 2 0,64
(Lapp Daten Stand 7.2.2012 von der Lapp Homepage übernommen)

Ausgabestände der DiagConn Busanschlußstecker Stand 5.7.2012
9350-9-DIAG = 7/107 = Hardware 7 Firmware 107
9350-0-DIAG = 2/105 = Hardware 2 Firmware 105
9350-4-DIAG = 3/107 = Hardware 3 Firmware 107

Preisanpassung des Herstellers am 1.5.2013 von 40.- auf 42.- Euro!

Unser Angebot richtet sich ausschließlich an gewerbliche Anwender. Wir liefern nicht an private Endverbraucher. Alle Preise sind als Nettopreise angegeben. Zu den genannten Preisen werden noch Versandkosten und die gesetzliche Mehrwertsteuer hinzugerechnet.
